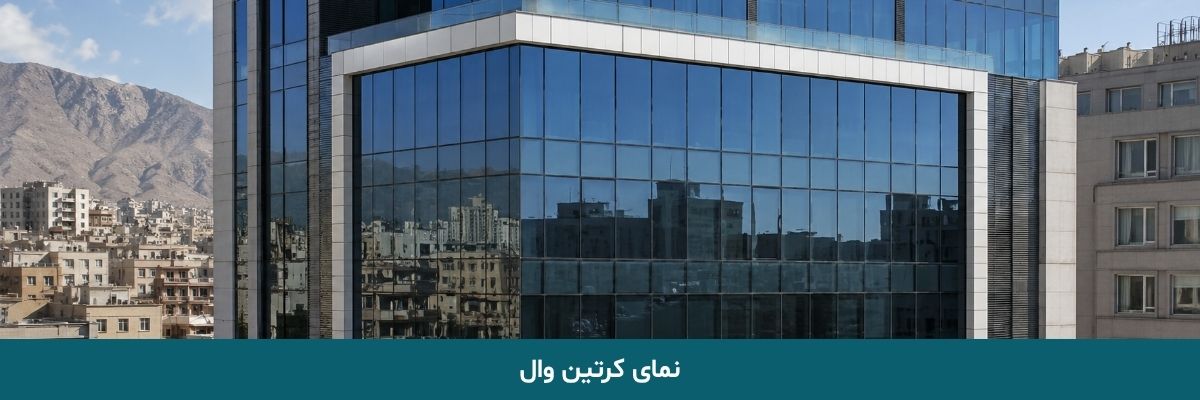

نمای کرتین وال شیشه ای؛ اجرای نمای مدرن برای ساختمان
نمای کرتین وال یکی از مدرنترین سیستمهای اجرای نمای شیشهای ساختمان است؛ سیستمی که با ترکیب پروفیلهای آلومینیومی، شیشههای ایمن و اتصالات مهندسیشده، یک نمای سبک، شفاف، زیبا و مقاوم ایجاد میکند.
این نوع نما بیشتر برای ساختمانهایی انتخاب میشود که ظاهر مدرن، نور طبیعی، دید باز، کاهش وزن نما و کیفیت اجرای مهندسی اهمیت دارد؛ مثل برجهای مسکونی، ساختمانهای اداری، مراکز تجاری، نمایشگاهها، هتلها، لابیها و پروژههای لوکس شهری.
اگر برای پروژه خود به یک نمای شیشهای حرفهای نیاز دارید و میخواهید بدانید کدام سیستم کرتین وال برای ساختمان شما مناسبتر است، پارسه وین میتواند بر اساس نقشه، ابعاد، ارتفاع ساختمان، نوع شیشه و بودجه پروژه، بهترین گزینه اجرایی را پیشنهاد دهد.
برای دریافت مشاوره و برآورد قیمت، کافی است نقشه یا ابعاد اولیه نما، محل پروژه و نوع کاربری ساختمان را برای کارشناسان پارسه وین ارسال کنید.
نمای کرتین وال چیست؟

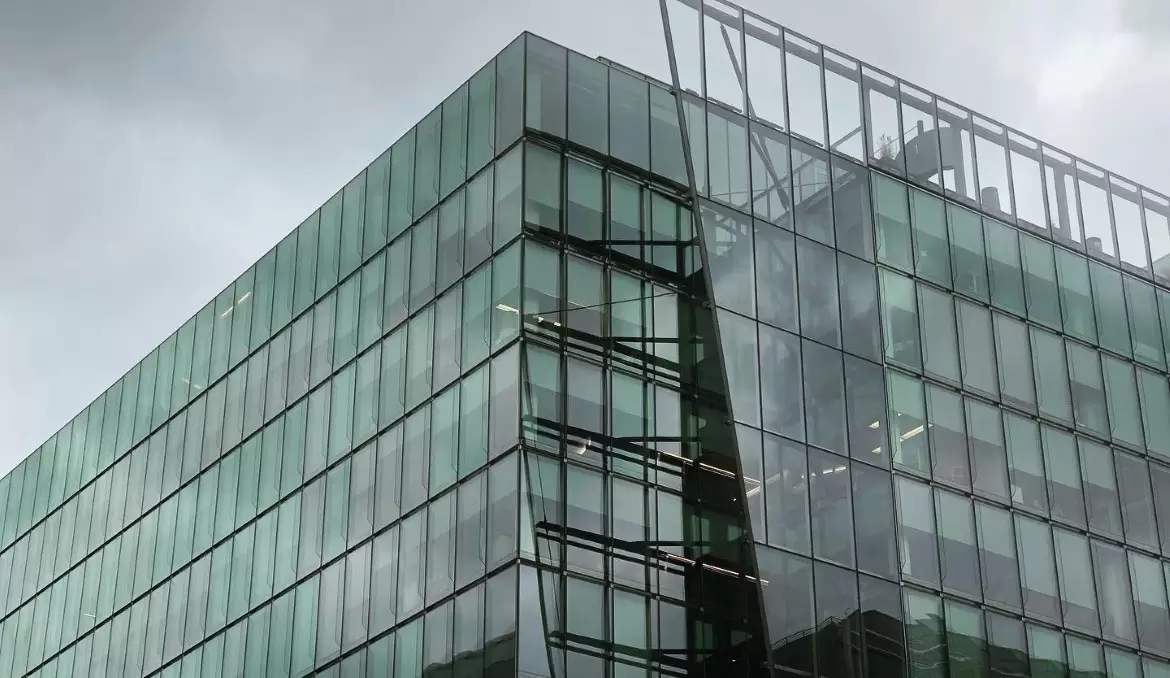

نمای کرتین وال یا Curtain Wall نوعی سیستم نمای شیشهای آلومینیومی است که مانند یک پوسته سبک در جلوی سازه اصلی ساختمان اجرا میشود. این نما بار سازهای ساختمان را تحمل نمیکند، اما وزن خود، وزن شیشهها و نیروهایی مثل باد را از طریق اتصالات و براکتها به سازه اصلی منتقل میکند.
در این سیستم، ابتدا یک شبکه آلومینیومی شامل پروفیلهای عمودی و افقی روی نمای ساختمان نصب میشود. سپس شیشهها، پنلها، لاستیکهای آببندی، اتصالات و قطعات تکمیلی روی این شبکه قرار میگیرند.
نتیجه این فرآیند، نمایی مدرن و شیشهای است که هم از بیرون جلوهای لوکس و حرفهای دارد و هم از داخل، نور طبیعی زیادی وارد فضا میکند.
استعلام قیمت نمای کرتین وال
برای برآورد قیمت، بهتر است نقشه یا ابعاد نما، محل پروژه، نوع ساختمان، ارتفاع نما، نوع سیستم مورد نظر، نوع شیشه، تعداد بازشوها و چند عکس از پروژه را ارسال کنید
انواع کرتن وال

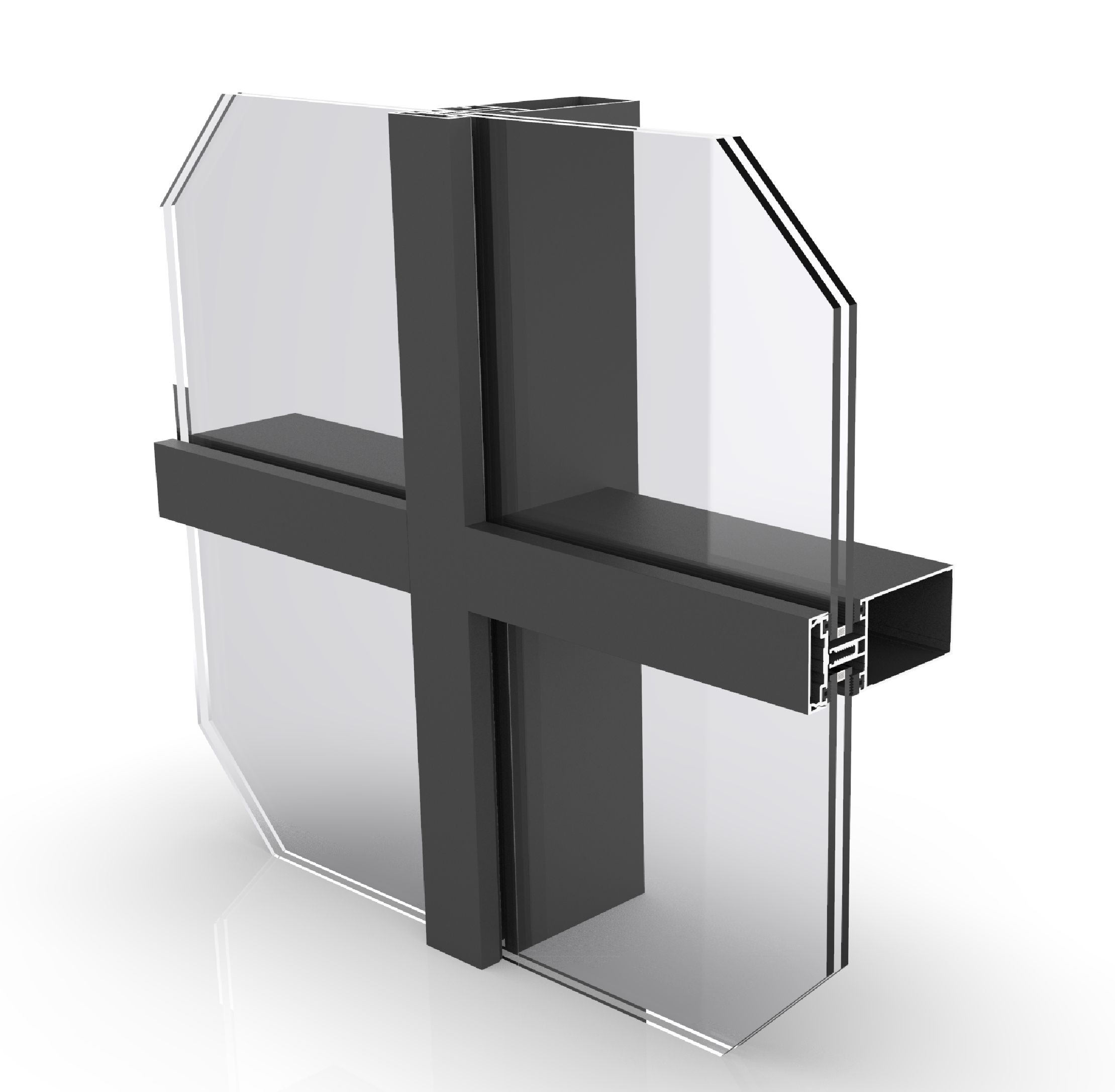

فیس کپ (Face Cap)
در این نوع، از کاورهای بیرونی برای فریمهای آلومینیومی استفاده میشود که علاوه بر افزایش استحکام، جلوه بصری جذابی ایجاد میکند.
فریم لس (Frameless)
این نوع نمای کرتن وال، بدون قابهای بیرونی اجرا میشود و نمایی یکپارچه و شفاف به ساختمان میبخشد.
یونیتایز (Unitized)
در این سیستم، پنلهای کرتن وال به صورت پیشساخته در کارخانه آماده شده و در محل پروژه نصب میشوند که باعث تسریع در روند اجرا میشود.
کرتین وال برای چه ساختمان هایی مناسب است؟
نمای کرتین وال برای پروژههایی مناسب است که در آنها ظاهر نما، نورگیری، کیفیت اجرا و عملکرد فنی اهمیت زیادی دارد.
این سیستم معمولاً برای این پروژهها انتخاب میشود:
- ساختمانهای اداری مدرن
- مراکز تجاری و فروشگاهی
- برجهای مسکونی و اداری
- هتلها و ساختمانهای لوکس
- نمای لابی و ورودی اصلی ساختمان
- نمای نمایشگاهها و شوروم ها
- ساختمانهای پزشکی و کلینیکها
- پروژه هایی با نمای تمام شیشهای یا نیمه شیشهای
- فضاهایی که ورود نور طبیعی در آنها اهمیت دارد
در مقابل، اگر پروژه کوچک است، بودجه بسیار محدود است یا فقط یک نمای شیشهای ساده و کمهزینه مدنظر دارید، ممکن است سیستمهای سادهتر گزینه اقتصادیتری باشند. کرتین وال زمانی ارزش واقعی خود را نشان میدهد که پروژه به نمایی ماندگار، مهندسیشده، سبک، زیبا و قابل اعتماد نیاز داشته باشد.
اجزای اصلی نمای کرتین وال
لاملهای آلومینیومی (مولیون و ترنسم)
- مولیون: پروفیلهای عمودی که بار اصلی شیشه و باد را حمل میکنند
- ترنسم: پروفیلهای افقی که بین طبقات و بین مولیونها قرار میگیرند
لاملها از آلومینیوم اکسترود شده ساخته میشوند؛
سبک، مقاوم در برابر خوردگی و قابل رنگآمیزی با:
- رنگ پودری الکترواستاتیک
- یا پوشش آنادایز
شیشههای نمای کرتین وال
بسته به نوع پروژه و اقلیم، از ترکیبهای مختلف شیشه استفاده میشود:
- شیشه دوجداره سکوریت
- شیشه لمینیت برای ایمنی و عایق صوتی بهتر
- شیشه Low-E برای کاهش اتلاف انرژی در مناطق گرم و سرد
- شیشههای مات یا اسپندرال برای پوشاندن تیرها، تجهیزات و فاصله بین طبقات
براکتها و اتصالات
براکتها، لاملها را به تیر و ستونهای سازه اصلی متصل میکنند. طراحی و جانمایی صحیح آنها:
بار مرده نما
و نیروهای جانبی مثل باد و زلزله
را به صورت کنترلشده به سازه منتقل میکند.
لاستیکها، درزبندی و آببندی
- لاستیکهای EPDM
- نوارهای درزبندی و ماستیک
جلوی نفوذ آب باران، هوا، گرد و غبار و صدا را میگیرند و کرتین وال را به نمایی عایق و بادوام تبدیل میکنند.
انواع بازشو در نمای کرتین وال
بازشو مخفی (Hidden / Parallel)
از بیرون، فرم شیشه مثل بقیه پنلهاست، اما پنجره میتواند سایبانی یا موازی باز شود.
تکحالته و دوحالته
برای تهویه طبیعی و دسترسی معمول

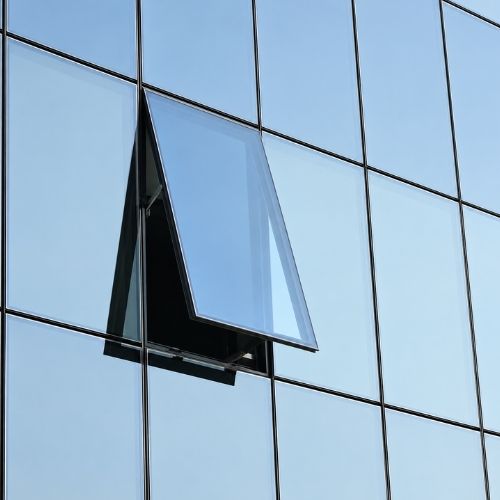

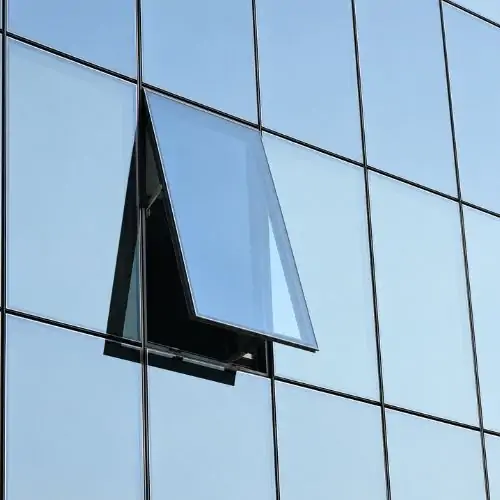

سایبانی (Top Hung / Awning)
مناسب برای فضاهایی که فقط نیاز به گردش هوا دارند
روشهای نصب کرتین وال
از نظر روش اجرا، دو سیستم اصلی استفاده میشود:
سیستم Stick (قطعهقطعه در محل کارگاه)
- لاملهای عمودی و افقی در محل پروژه نصب و تراز میشوند
- شیشهها و قطعات روی نما سوار میشوند
مزایا:
- انعطافپذیری بالا در اصلاحات حین اجرا
- مناسب پروژههایی که دسترسی کارگاهی خوب دارند
معایب:
- زمان اجرای بیشتر
- وابستگی بالا به شرایط جوی و تیم اجرا
سیستم Unitized (یونیتایز / پیشساخته)
- واحدهای کامل نما (پنلهای شیشه + لامل) در کارخانه مونتاژ میشوند
- در سایت مثل پازل، با جرثقیل روی نما نصب میشوند
مزایا:
- سرعت بالا در اجرا
- کنترل کیفیت بهتر (کارخانهای)
- مناسب برجها و ساختمانهای مرتفع
معایب:
- هزینه حملونقل و تجهیزات نصب بالاتر
- نیاز به طراحی دقیقتر در ابتدای کار
قیمت نمای کرتین وال چگونه محاسبه میشود؟
قیمت کرتین وال یک عدد ثابت و عمومی نیست. حتی دو پروژه با متراژ مشابه ممکن است قیمت کاملاً متفاوتی داشته باشند، چون نوع سیستم، شیشه، ارتفاع ساختمان، وزن پروفیل و شرایط نصب روی هزینه نهایی اثر مستقیم دارند.
مهمترین عوامل مؤثر بر قیمت نمای کرتین وال عبارتاند از:
- متراژ و ابعاد نمای ساختمان
- ارتفاع ساختمان و فشار باد طراحی
- نوع سیستم؛ فیسکپ، فریملس، نیمه فریملس، استیک یا یونیتایز
- نوع و ضخامت شیشه
- استفاده از شیشه دوجداره، لمینت، سکوریت یا Low-E
- وزن و سطح مقطع لاملهای آلومینیومی
- رنگ و پوشش پروفیلها
- تعداد بازشوها و نوع بازشو
نوع براکت، اتصالات و دیتیلهای آببندی - شرایط دسترسی و نصب در پروژه
- نیاز به طراحی، محاسبات یا اجرای دیتیلهای خاص
به همین دلیل، برای اعلام قیمت دقیق نمای کرتین وال، باید نقشهها، ابعاد نما، نوع کاربری ساختمان و سیستم مورد نظر بررسی شود.
اگر هنوز نقشه کامل ندارید، میتوانید ابعاد تقریبی، چند عکس از ساختمان و توضیحی درباره نوع کاربری پروژه ارسال کنید تا مشاوره اولیه و حدود قیمت به شما اعلام شود.
برای استعلام قیمت کرتین وال چه اطلاعاتی لازم است؟
برای اینکه قیمت دقیقتر و پیشنهاد فنی مناسبتری دریافت کنید، بهتر است این اطلاعات را آماده داشته باشید:
- ابعاد یا نقشه نمای ساختمان
- محل پروژه و شهر اجرا
- نوع ساختمان؛ اداری، تجاری، مسکونی، هتل یا کلینیک
- تعداد طبقات و ارتفاع تقریبی نما
- نوع نمای مورد نظر؛ فیسکپ، فریملس یا ترکیبی
- نوع شیشه مدنظر، اگر مشخص است
- تعداد بازشوهای مورد نیاز
- سطح اهمیت عایق صوتی، حرارتی و کنترل نور
- بودجه تقریبی پروژه، اگر مشخص است
- چند عکس از وضعیت فعلی ساختمان یا محل اجرا
با داشتن این اطلاعات، کارشناسان پارسه وین میتوانند سیستم مناسبتری پیشنهاد دهند و از انتخابهای اشتباه یا هزینههای اضافه جلوگیری کنند.
مراحل اجرای نمای کرتین وال در پارسه وین
بررسی اولیه پروژه
در مرحله اول، نوع ساختمان، ابعاد نما، ارتفاع، موقعیت پروژه، نیاز کارفرما و سبک معماری بررسی میشود. هدف این مرحله این است که مشخص شود چه نوع سیستم کرتین وال برای پروژه مناسبتر است.
انتخاب سیستم مناسب
بعد از بررسی اولیه، سیستم مناسب پیشنهاد میشود؛ مثلاً فیسکپ، فریملس، نیمه فریملس، استیک یا یونیتایز. انتخاب سیستم باید بر اساس بودجه، ظاهر مورد انتظار، شرایط سازه و نیاز فنی پروژه انجام شود.
انتخاب شیشه و پروفیل
در این مرحله نوع شیشه، ضخامت، رنگ، میزان عایق بودن، نوع لامل و پوشش پروفیلها مشخص میشود. این انتخابها روی قیمت، زیبایی، مصرف انرژی و دوام نما اثر مستقیم دارند.
طراحی و آمادهسازی دیتیل اجرایی
برای اجرای درست کرتین وال، دیتیلهای اتصال، آببندی، محل بازشوها، مسیر تخلیه آب و نحوه نصب باید مشخص شود. این مرحله مخصوصاً در پروژههای بزرگ اهمیت زیادی دارد.
تولید و آماده سازی قطعات
پس از تأیید مشخصات، پروفیلها، شیشهها، اتصالات و قطعات مورد نیاز آماده میشوند. کیفیت تولید و آمادهسازی در نتیجه نهایی نما اثر زیادی دارد.

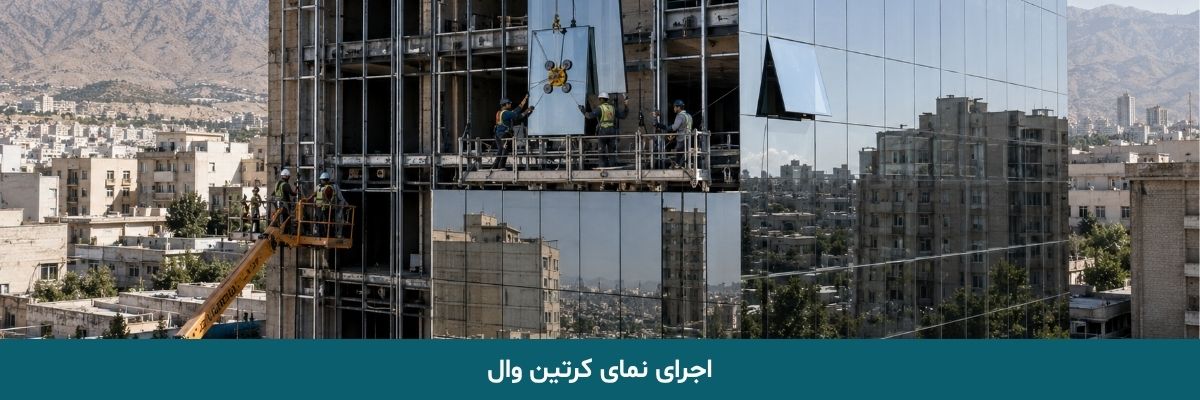

نصب در محل پروژه
در مرحله نصب، لاملها، براکتها، شیشهها، لاستیکها و قطعات تکمیلی با دقت اجرا میشوند. تراز بودن، آببندی، کنترل ابعاد و نصب صحیح شیشهها در این مرحله بسیار مهم است.
کنترل نهایی و تحویل پروژه
پس از اجرا، عملکرد بازشوها، وضعیت آببندی، ظاهر نما، اتصالات و جزئیات نهایی بررسی میشود تا نما آماده بهرهبرداری باشد.
چرا اجرای کرتین وال با پارسه وین؟
در نمای کرتین وال، کیفیت نهایی فقط به زیبایی شیشه بستگی ندارد. انتخاب سیستم، نوع لامل، شیشه، اتصالات، آببندی و مهارت نصب همگی در نتیجه نهایی اثر دارند.
پارسه وین در اجرای نماهای شیشهای و سیستمهای آلومینیومی، پروژه را از نظر فنی و اجرایی بررسی میکند و سپس متناسب با نیاز واقعی ساختمان پیشنهاد میدهد. هدف این است که کارفرما فقط یک نمای شیشهای زیبا دریافت نکند، بلکه نمایی داشته باشد که از نظر دوام، عایقبندی، ایمنی و نگهداری نیز قابل اعتماد باشد.
اگر پروژه شما اداری، تجاری، مسکونی، ویلایی یا بلندمرتبه است، قبل از انتخاب نهایی سیستم نما، میتوانید با کارشناسان پارسه وین مشورت کنید تا مناسبترین روش اجرا، نوع شیشه و حدود قیمت برای پروژه شما مشخص شود.
سوالات متداول
۱. نمای کرتین وال در زلزله خطرناک است؟
خیر، برعکس اگر درست طراحی و اجرا شود، چون سبک و خودایستا است، بار زیادی به سازه وارد نمیکند و نیروهای جانبی به صورت کنترلشده به اسکلت اصلی منتقل میشوند. به همین دلیل برای برجها و ساختمانهای بلند انتخاب رایجی است.
۲. نمای کرتین وال واقعاً عایق است یا فقط ظاهراً شیشهای است؟
تابع طراحی است. اگر از شیشه دوجداره مناسب، لاستیک EPDM، دیتیلهای درست آببندی و در صورت لزوم پروفیل ترمال بریک استفاده شود، کرتین وال میتواند از نظر عایق حرارتی و صوتی کاملاً رقابتی و حتی بهتر از بسیاری دیوارهای سنتی عمل کند.
۳. کرتین وال فقط برای ساختمانهای اداری و تجاری است؟
خیر. در برجهای مسکونی لوکس، لابیها، پاساژها، هتلها و حتی مجتمعهای مسکونی چندطبقه هم استفاده میشود. اما هرچه ارتفاع و سطح شیشه بیشتر باشد، مزیت این سیستم نسبت به نماهای سنگی یا آجری بیشتر دیده میشود.
۴. بین سیستم فیسکپ و فریملس کدام بهتر است؟
از نظر فنی هر دو میتوانند استاندارد و عایق باشند.
انتخاب بین آنها بیشتر به این عوامل بستگی دارد:
- سلیقه معماری (نمای شبکهای یا سطح شیشهای یکپارچه)
- بودجه پروژه
- دیتیلهای اجرایی و حساسیت کارفرما روی ظاهر نهایی
